AMUR-PCI-A-18

Многоканальный регистратор «AMUR-PCI-A-18»

Призначення:

Багатоканальний реєстратор «AMUR-PCI-A-18» - це програмно-апаратний комплекс на базі ПК, призначений для високоякісного запису, зберігання та відтворення аналогової звукової інформації. Джерелами інформації можуть бути телефонні або будь-які інші аналогові канали зв'язку або датчики. Комплекс здатний реєструвати водночас до 18 каналів. Реєстратор може поставлятися автономно або входити до складу (в якості підсистеми) багатоканального автоматичного пристрою реєстрації «AMUR».



Замовити   Завантажити



Склад:

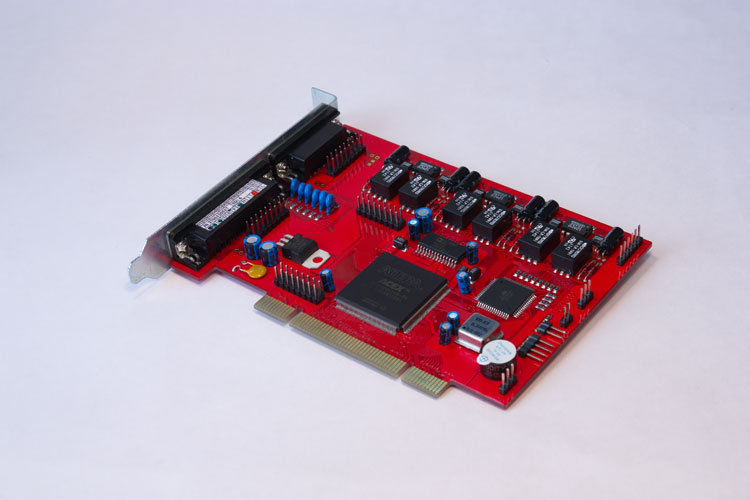

Реєстратор може поставлятися автономно або входити до складу ( в якості підсистеми) багатоканального автоматичного пристрою реєстрації « AMUR ». До складу реєстратора входить PCI друкована плата з програмним забезпеченням ( CD-ROM). На вимогу замовника підбирається персональний комп'ютер ( ПК , на який встановлюється мало / багатоканальний реєстратор . Запис інформації проводиться на жорсткий диск ПК. Існує низькопрофільний (для установки в корпуси 2U і Slim ) варіант PCI- плати з числом каналів до 8 AMUR-PCI-A-08-LP .

Характеристики



Кількість каналів реєстрації:
2-18 каналів на одній платі (кількість плат в одному системному блоці обмежено тільки числом PCI)
Тип шини , яка підключається до комп'ютера:
PCI
Канали реєстрації мають універсальні гальванічно розв'язані входи , що дозволяють підключати будь-які джерела сигналів з програмним налаштуванням

Діапазон частот, які записуються та відтворюются для базових частот дискретизації:
8000Гц ................. від 200Гц до 3400Гц
16000Гц ............... від 200Гц до 7600Гц
32000Гц ............... від 200Гц до 14200Гц
Щільність запису без стиснення для частоти дискретизації
8,0 кГц 16біт <= 57,6 Мбайт/год на канал
Коефіцієнт посилення, вхідного підсилювача кожного каналу аналого -цифрового перетворювача перемикається програмно з набору
0 , 6 , 12 , 18 , 20 , 26 , 32 , 38дБ
( 2 , 4 , 8 , 10 , 20 , 40 , 80 разів)
Перехідне загасання між каналами
не менше 80 дБ
Повне зважене ставлення сигнал/шум на лінійному виході
не менше 90 дБ
Динамічний діапазон каналу запису - відтворення для телефонних ліній/div>
не менше 90 дБ (не менше 60 дБ в усьому для телефонних ліній динамічному діапазоні з урахуванням максимального посилення для мікрофонів )
Коефіцієнт гармонік в робочому діапазоні частот
не більше 0,1 %
Спеціалізована керуюча програма в ОС:
WINDOWS VISTA, XP/2000, SERVER 2003, SERVER 2008, 7, 8
Вхідні ланцюги, симетричні гальванічно розв'язані універсальні входи : Підключення до контрольованих каналах :
Паралельне
Вхідний опір постійної складової
не менше 1Мом
Поріг спрацьовування паралельного захисту
270В ± 30В
Максимальний рівень вхідних сигналів
100 - 7000мВ (перемикається програмно коефіцієнтом посилення вхідного підсилювача )
Мається апаратний формувач сигналу «запит пакета АВН » ( всі тимчасові параметри - програмно регульовані )

Мається схема вимірювання рівня лінійної напруги
від 3В до 127В з кроком 0,5 В і з програмно встановлюються порогами спрацьовування
Визначення наявності сигналу « ВИКЛИК » за змінною складовою амплітуди лінійної напруги
16000Гц від 200Гц до 7600Гц
32000Гц від 200Гц до 14200Гц
