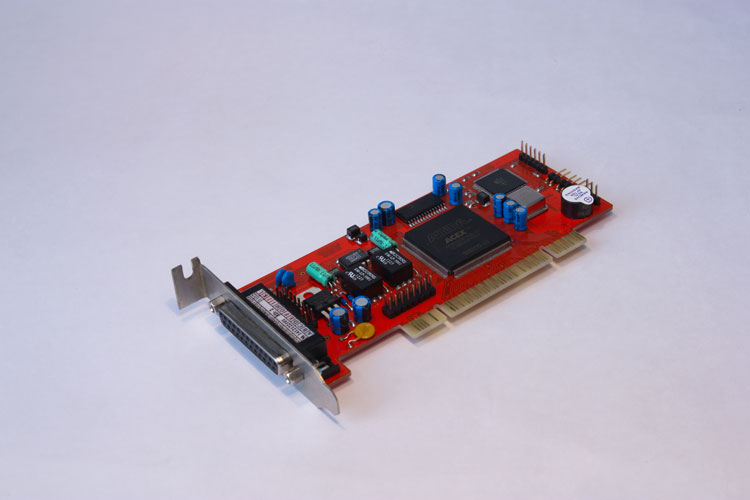

AMUR-PCI-A-08-LP

Низкопрофильный вариант PCI-платы "AMUR-PCI-A"

Призначення:

Низькопрофільний варіант PCI-плати "AMUR-PCI-A" для установки в корпуси 2U і Slim (та інші, призначені для установки плат LowProfile PCI) з числом аналогових каналів до 8. Педставляє собою модуль, що підключається до PCI-шині материнської плати ПЕОМ. Підключення до аналогової лінії зв'язку паралельне, з гальванічною розв'язкою.



Замовити     Завантажити



Склад



Реєстратор може поставлятися автономно або входити до складу (в якості підсистеми) багатоканального автоматичного пристрою реєстрації «AMUR». До складу реєстратора входить PCI друкована плата з програмним забезпеченням (CD-ROM). На вимогу замовника підбирається персональний комп'ютер (ПК), на який встановлюється мало / багатоканальний реєстратор. Запис інформації проводиться на жорсткий диск ПК.

Характеристики



Кількість каналів реєстрації:
2-8 каналів на одній платі (кількість плат в одному системному блоці обмежено тільки числом PCI)
Тип шини, яка підключається до комп'ютера:
PCI
Канали реєстрації мають універсальні гальванічно розв'язані входи, що дозволяють підключати будь-які джерела сигналів з програмним налаштуванням

Діапазон записуємих та відтворюваємих частот для базових частот дискретизації:
8000Гц…..……......от 200Гц до 3400Гц
16000Гц…..……….от 200Гц до 7600Гц
32000Гц…..……….от 200Гц до 14200Гц
Щільність запису без стиснення для частоти дискретизації
8,0 кГц 16біт <= 57,6 Мбайт / год на канал
Коефіцієнт посилення вхідного підсилювача кожного каналу аналого -цифрового перетворювача перемикається програмно з набору
0, 6, 12, 18, 20, 26, 32, 38дБ
(2, 4, 8, 10, 20, 40, 80 разів)
Перехідне загасання між каналами
не менше 80 дБ
Повне зважене ставлення сигнал / шум на лінійному виході
не менше 90 дБ
Динамічний діапазон каналу запису - відтворення для телефонних ліній
не менше 90 дБ (не менше 60 дБ в усьому для телефонних ліній динамічному діапазоні з урахуванням максимального посилення для мікрофонів )
Коефіцієнт гармонік в робочому діапазоні частот
не більше 0,1 %
Спеціалізована керуюча програма в ОС:
WINDOWS VISTA, XP/2000, SERVER 2003, SERVER 2008, 7, 8
Вхідні ланцюги, симетричні гальванічно розв'язані універсальні входи : Підключення до контрольованих каналах :
Паралельне
Вхідний опір постійної складової
не менше 1Мом
Поріг спрацьовування паралельногозахисту
270В ± 30В
Максимальний рівень вхідних сигналів
100 - 7000мВ (перемикається програмно коефіцієнтом посилення вхідного підсилювача )
Мається апаратний формувач сигналу « запит пакета АВН » ( всі тимчасові параметри - програмно регульовані )

Мається схема вимірювання рівня лінійної напруги
від 3В до 127В з кроком 0,5 В і з програмно встановлюваними порогами спрацьовування
Визначення наявності сигналу « ВИКЛИК » по змінної складової амплітуди лінійної напруги
16000Гц від 200Гц до 7600Гц
32000Гц від 200Гц до 14200Гц
